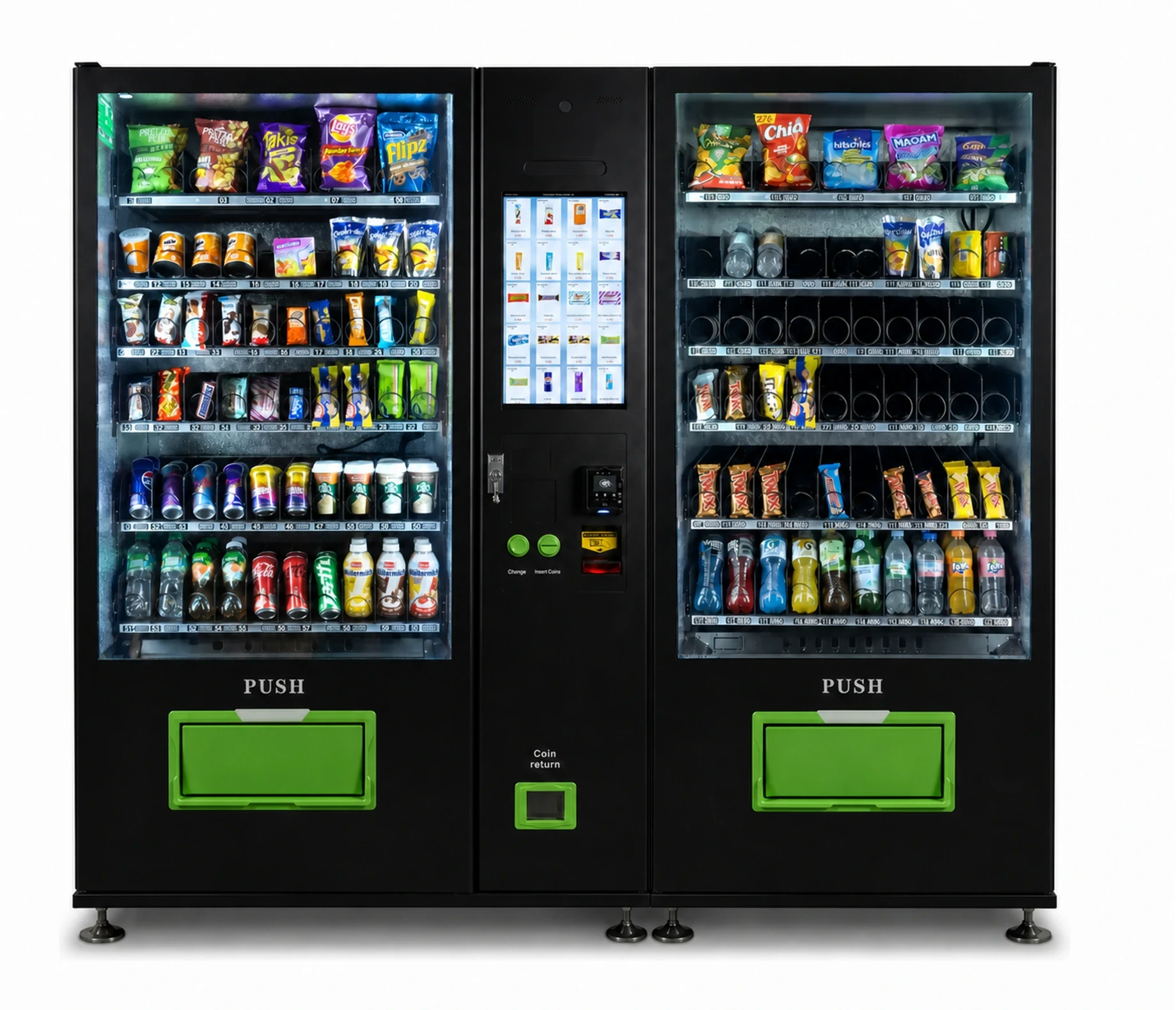

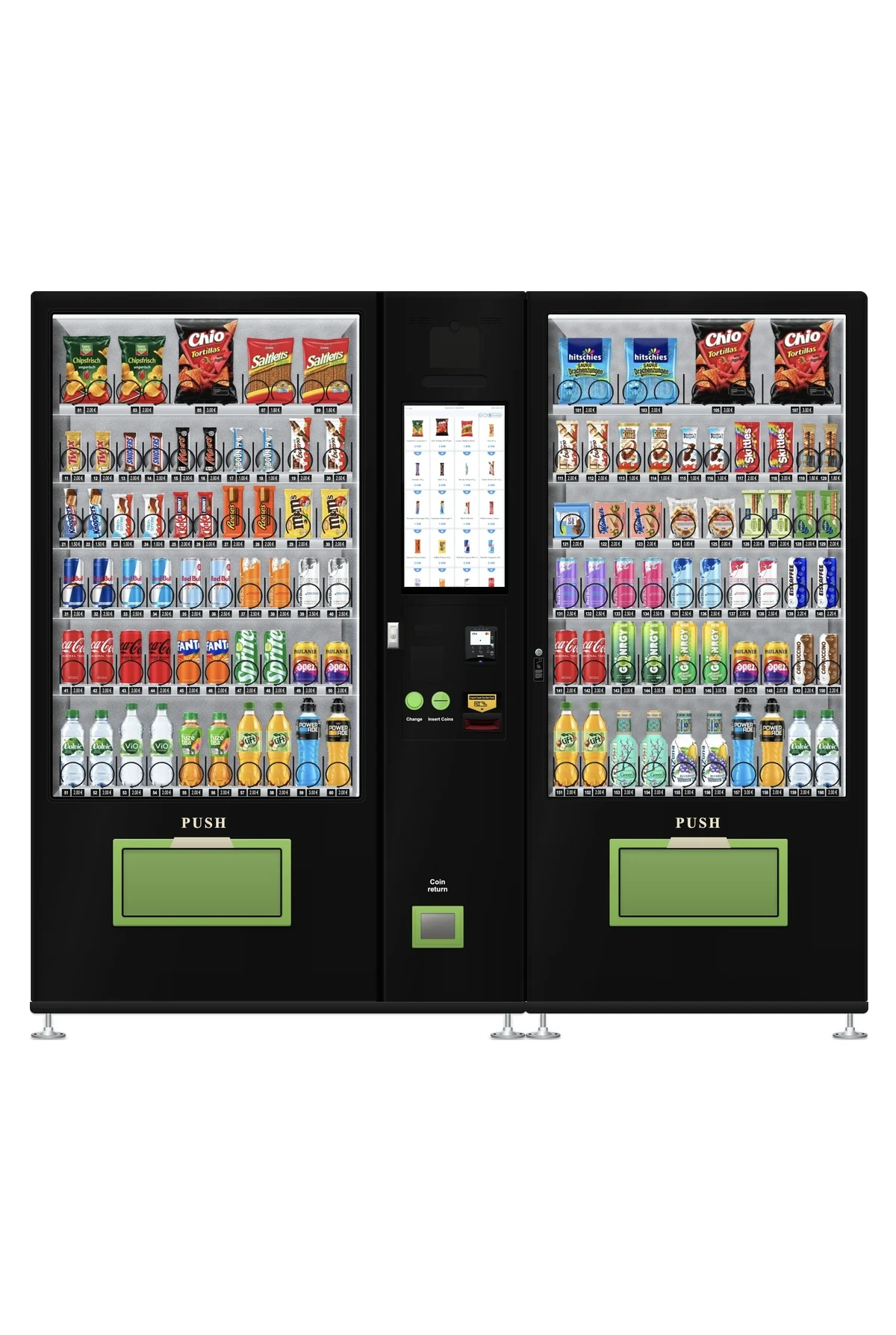

Technische Daten des Bundles

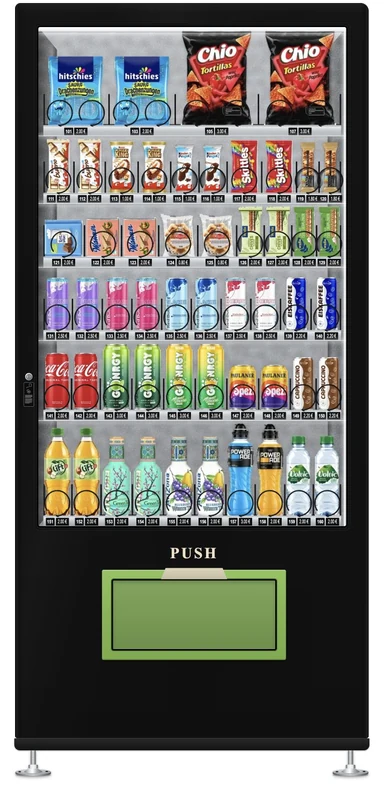

TCN-CSC-10C(V22) und TCN-CSC-10N haben jeweils eine Produktkapazität von ca. 360–600 Produkten. Zusammen liegt die Gesamtkapazität je nach Produktgröße bei ca. 720–1.200 Produkten. Das Erweiterungsmodul wird über den TCN-CSC-10C(V22) gesteuert und abgerechnet.
Die wichtigsten Eckdaten des Verkaufsautomaten auf einen Blick.
| Modell | TCN-CSC-10C(V22) + TCN-CSC-10N |
| Typenbezeichnung | TCN-CSC-10C(V22) + TCN-CSC-10N |
| Hersteller | Hunan TCN Vending Machine Co., Ltd., No. 058 North Yinzhou Road, Ningxiang City, Changsha, Hunan, China |
| Typ | Bundle aus Snackautomat und Erweiterungsmodul, beide mit Kühlung |
| Display | 21,5 Zoll Android-Touchdisplay |
| Sprache | Auf Deutsch voreingestellt; weitere Sprachen einstellbar |
| System | Android-System mit Touchscreen-Steuerung |
| Warenverwaltung | Namen, Preise, Bestände, Produktbilder, Beschreibungen und Ablaufdaten direkt am Touchdisplay pflegbar |
| Warenschutz | Konfigurierbare Verkaufssperre bei Übertemperatur oder abgelaufenem Produkt |
| Slots | ca. 60 Slots im Verkaufsautomat |
| Ebenen | 6 Ebenen, höhenverstellbar; nutzbare Gesamthöhe ca. 122 cm |
| Spiralbestückung | Oberste Ebene mit Doppelspiralen; Ebenen 2–6 mit Einzelspiralen. Spiralen sind je Slot tauschbar und lassen sich selbst an die Produktgröße anpassen; passende Spiralen sind als Ersatzteil erhältlich |
| Spiralgrößen (Teilung) | 28 / 38 / 60 / 70 / 80 / 105 mm |
| Kapazität TCN-CSC-10C(V22) | ca. 360 bis 600 Produkte, je nach Produktgröße |
| Gesamtkapazität Bundle | ca. 720 bis 1.200 Produkte, je nach Produktgröße |
| Ausgabesystem | Spiralen |
| Produktsensor | Produktausgabe-Erkennung im Ausgabefach |
| Test & Diagnose | Ausgabe einzelner Slots, ganzer Fächer oder des gesamten Geräts testbar; letzte 20 Fehler am Touchdisplay abrufbar |
| Kühlung | ca. 4–25 °C einstellbar |
| Verglasung | Beide Einheiten mit Doppelglas und Anti-Beschlag-Heizung |
| Nettovolumen | je 1.015 L für TCN-CSC-10C(V22) und TCN-CSC-10N |
| Energieeffizienzklasse | jeweils F (Skala A bis G), je 2.340 kWh/Jahr; EPREL 2773539 und 2774124 |
| Kältemittel | R1234yf (je 245 g) |
| Klimaklasse | 5 für beide Einheiten |
| Maße TCN-CSC-10C(V22) (H × B × T) | ca. 1940 × 1275 × 790 mm |
| Gewicht TCN-CSC-10C(V22) | ca. 275 kg; für Transport und Tragfähigkeit mindestens 315 kg einplanen |
| Maße Erweiterungsmodul (H × B × T) | ca. 1940 × 882 × 790 mm |
| Gewicht Erweiterungsmodul | ca. 220 kg; für Transport und Tragfähigkeit mindestens 245 kg einplanen |
| Spannung | TCN-CSC-10C(V22): 230 V / 50 Hz; TCN-CSC-10N wird über das gekoppelte Master-Gerät versorgt und hat keinen eigenen Netzstecker |
| Leistung TCN-CSC-10C(V22) | Nennleistung 500 W, Nennstrom 2,9 A |
| Schutzklasse TCN-CSC-10C(V22) | I (mit Schutzleiter) |
| Schutzeinrichtung TCN-CSC-10C(V22) | Interner Schutzschalter |
| Einsatzbereich | Frostfreie Innenräume |

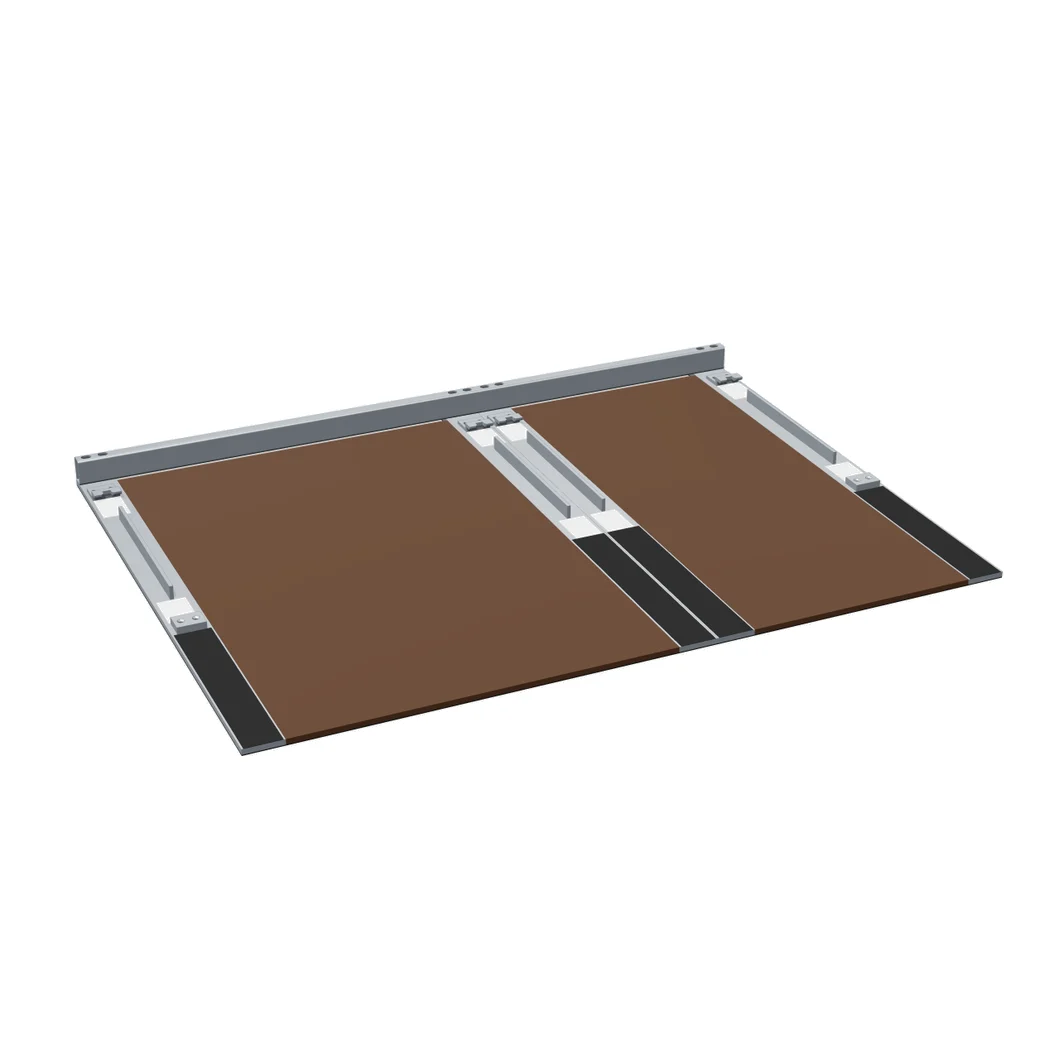

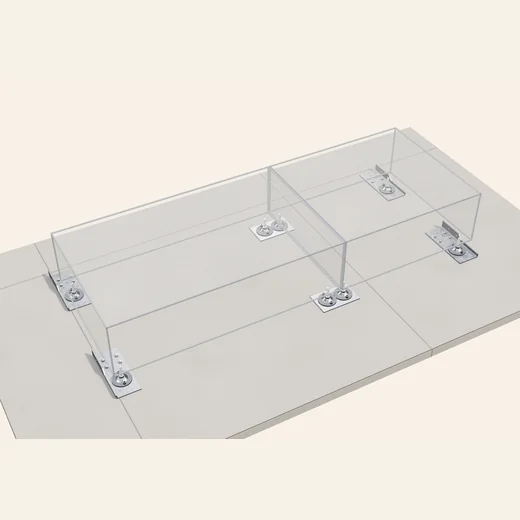

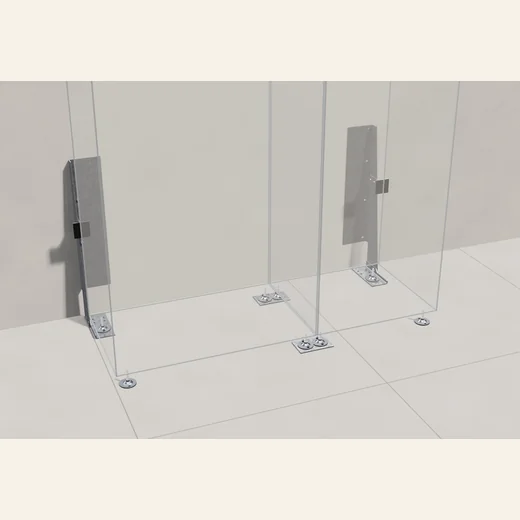

| Befestigung | Wird im Boden verankert, damit er nicht kippen kann. Die Standfüße haben dafür vorgebohrte Löcher. Dübel und Schrauben hängen vom Boden ab und sind nicht im Lieferumfang: welche passen. |
Ausstattung & Betrieb
Kurzinfos für Ausstattung, Anschluss und Betrieb.

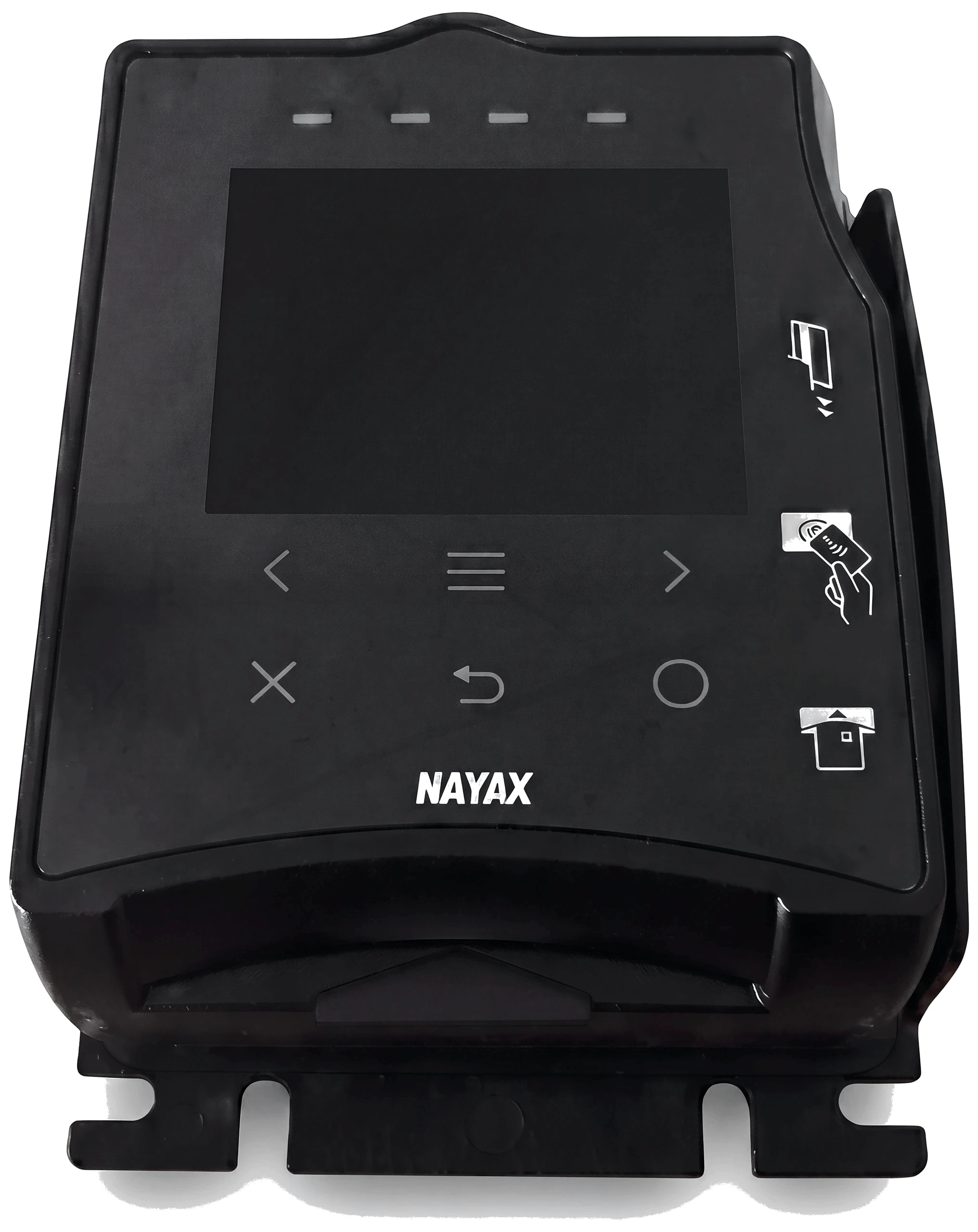

| Zahlungssysteme | Nayax VPOS Touch in jeder öffentlichen Konfiguration enthalten |

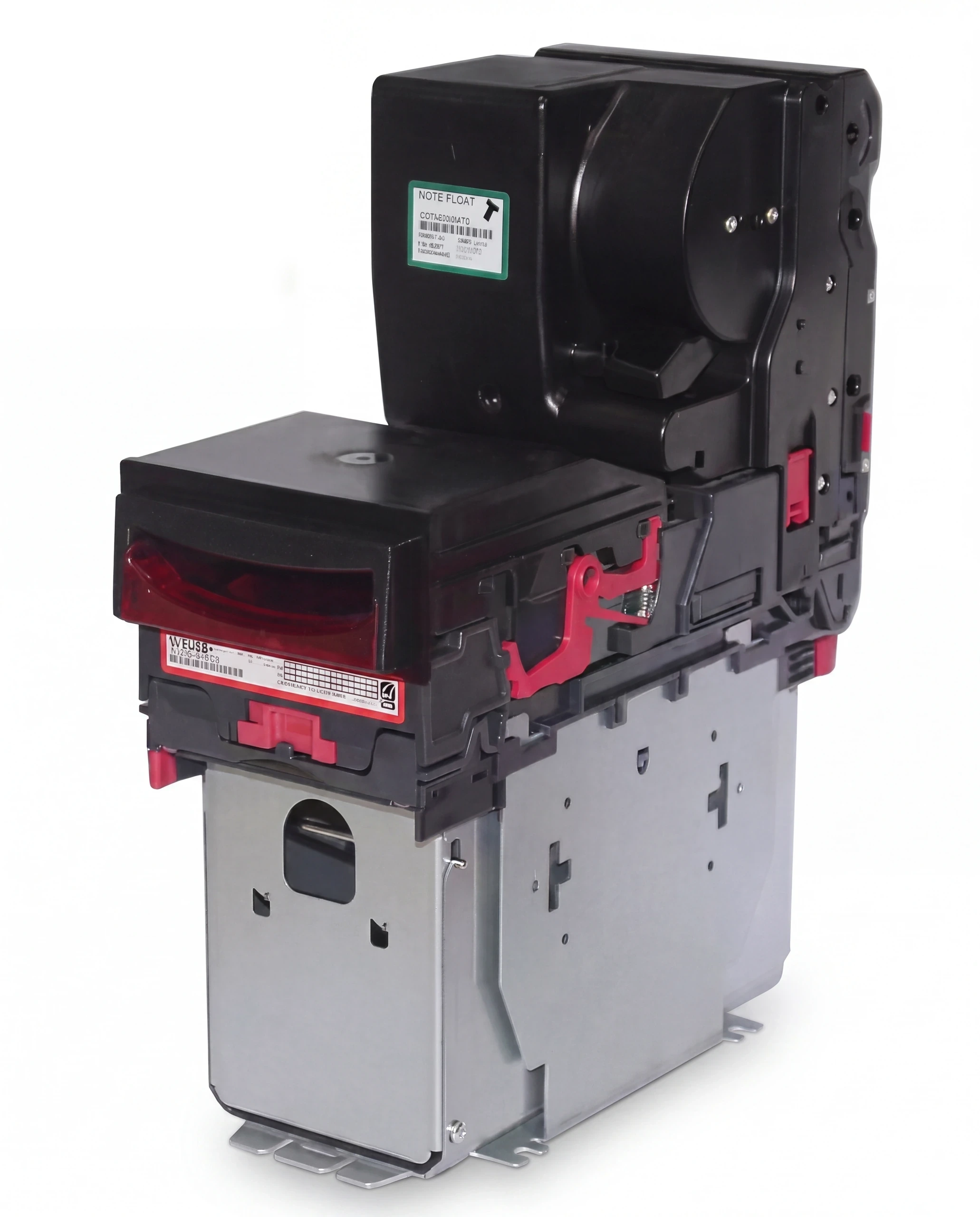

| Bargeld | ICT CC6100 und ITL NV9 oder NV11 in jeder öffentlichen Konfiguration enthalten |
| Altersprüfung | Optional: ICT DCM5 |
| Telemetrie | Verkaufs- und Umsatzdaten aus der Ferne über den Nayax VPOS Touch und dessen eigene Mobilfunkverbindung. Für den Nayax VPOS Touch nennt der Hersteller zusätzlich Überwachung in Echtzeit, Inventur, Warnungen und Berichte. Der Automat selbst braucht dafür keinen Netzwerkanschluss. Konto, Vertrag und SIM-Karte laufen direkt zwischen Ihnen und dem Terminalanbieter; die laufenden Kosten dafür richten sich nach diesem Vertrag und sind im Kaufpreis nicht enthalten. Der TCN-CSC-10N hat kein eigenes Zahlungssystem; seine Verkäufe laufen über den TCN-CSC-10C(V22) mit. |
| Erweiterung | Gesamtkapazität des Bundles ca. 720 bis 1.200 Produkte; Steuerung und Zahlung laufen über den TCN-CSC-10C(V22). Ratgeber: Welche Kombination passt? |
| Inbetriebnahme | Beide Geräte aufstellen; mechanische und elektrische Kopplung gemäß Lieferkonfiguration durch qualifiziertes Personal. Anschließend den TCN-CSC-10C(V22) an 230 V / 50 Hz anschließen |
| Lieferung | Spedition 4-5 Werktage nach Bestellung; bei Vorkasse ab Zahlungseingang |
| Ersatzteile & Mängelhaftung | 3 Jahre Ersatzteile kostenlos für beide Geräte, mindestens 8 Jahre lieferbar. Mängelrechte ein Jahr nach Lieferung gemäß AGB |
| Produktdokumentation | Komplettes Unterlagenpaket für beide Automaten mit CE-Konformitätserklärungen, SGS-Prüfberichten und Energienachweisen, RoHS-Konformitätsnachweisen, EMV-Konformität (in den CE-Konformitätserklärungen), beim Nayax VPOS Touch mit EU-Konformitätserklärung nach RED 2014/53/EU sowie separaten RoHS- und REACH-Erklärungen, außerdem LVD-Nachweisen, Kältemittelnachweisen (R1234yf), WEEE-Reg.-Nr. DE 98205872 (Geräteart Wärmeüberträger), technischen Datenblättern sowie Bedien-, Installations- und Sicherheitshinweisen |
Einfach startklar
Aufstellung und Einrichtung selbst im Griff.
Produkte, Bilder, Preise und Bestände pflegen Sie selbst, mit einem klaren Erste-Schritte-Guide.
