Technische Daten
Die wichtigsten Eckdaten des Erweiterungsmoduls auf einen Blick. TCN-CSC-10C(V22) und TCN-CSC-10N vergleichen.

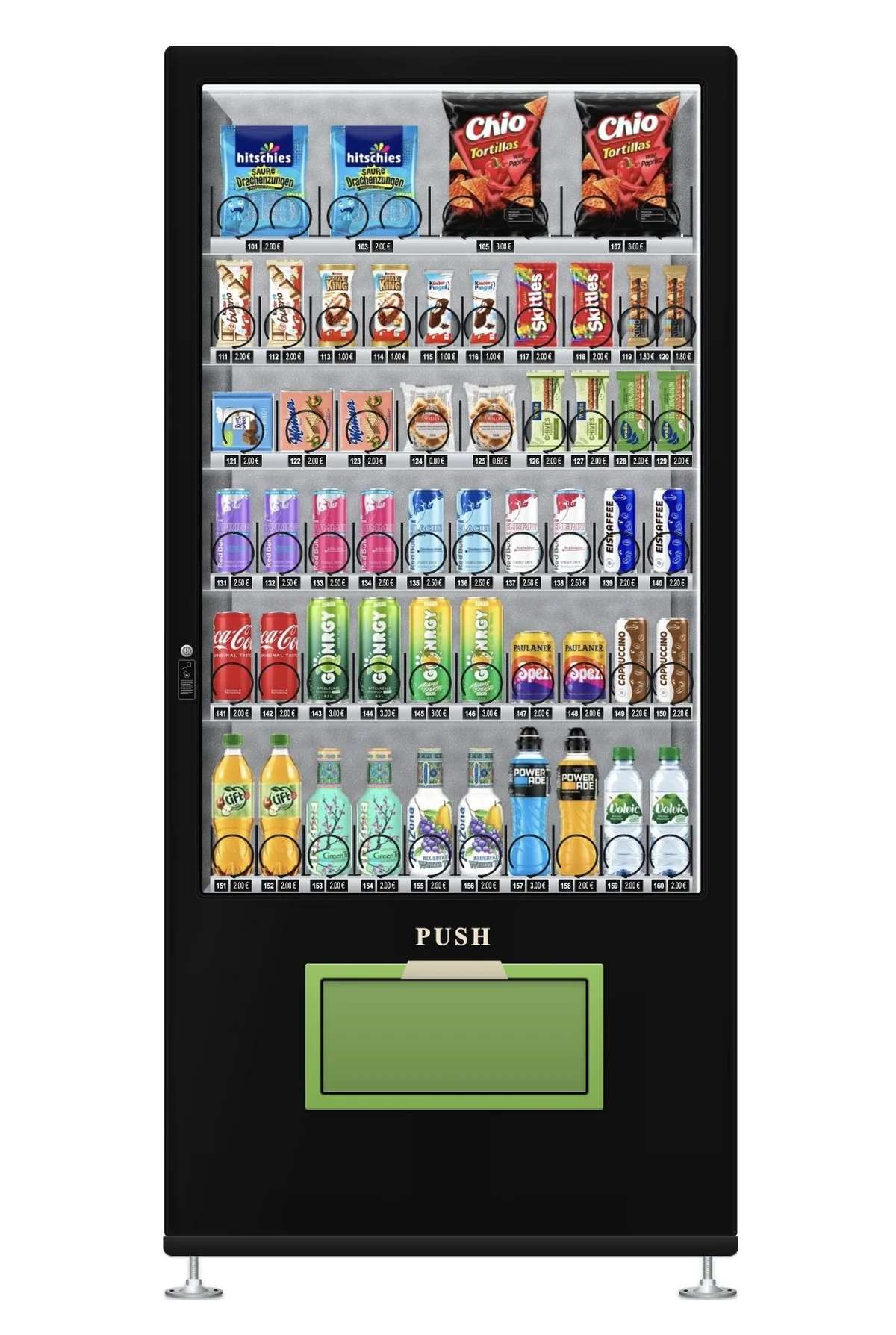

| Modell | TCN-CSC-10N |
| Typenbezeichnung | TCN-CSC-10N |
| Hersteller | Hunan TCN Vending Machine Co., Ltd., No. 058 North Yinzhou Road, Ningxiang City, Changsha, Hunan, China |

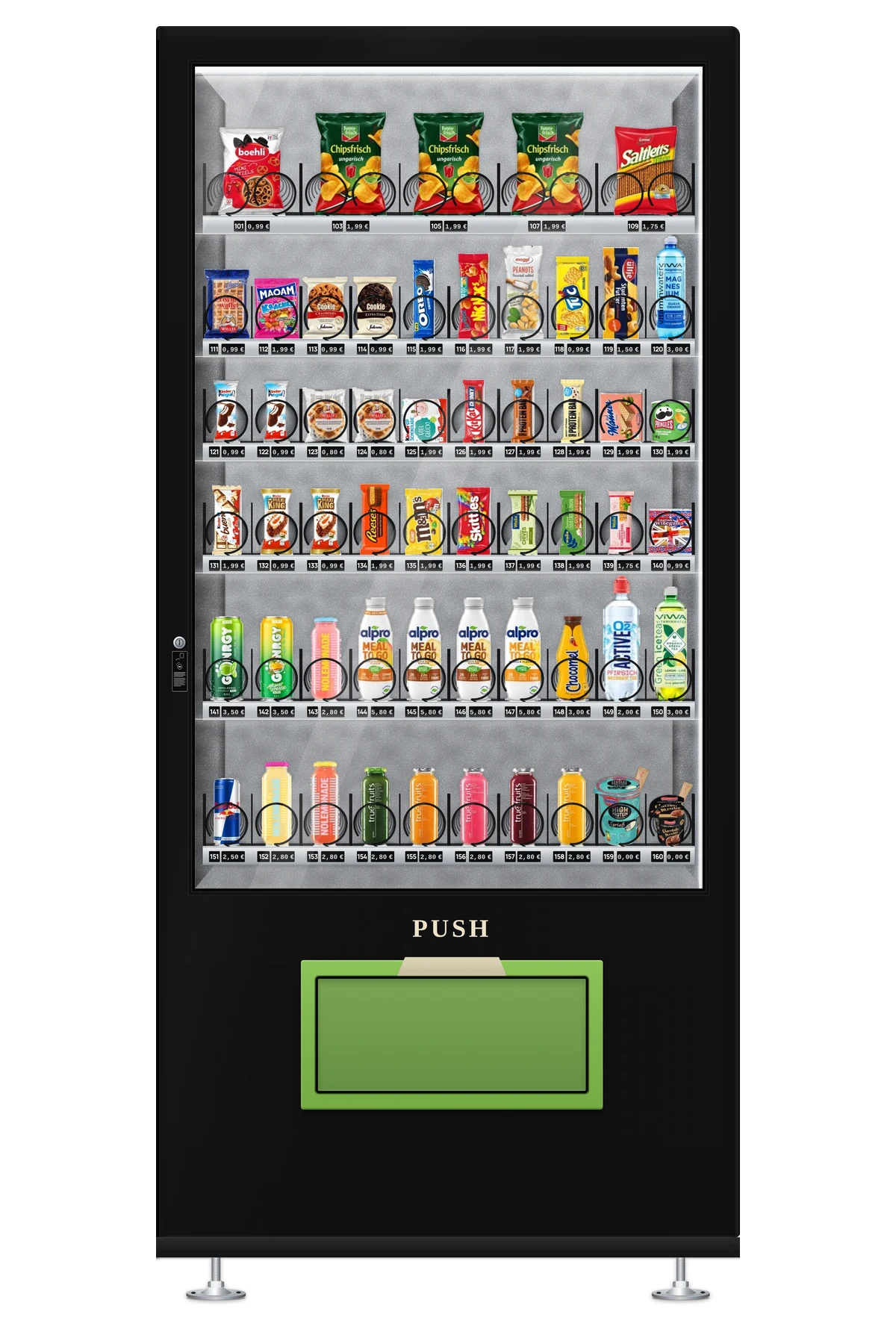

| Typ | Erweiterungsmodul mit Kühlung |
| Slots | ca. 60 Slots im Erweiterungsmodul |
| Ebenen | 6 Ebenen, höhenverstellbar; nutzbare Gesamthöhe ca. 122 cm |
| Spiralbestückung | Oberste Ebene mit Doppelspiralen; Ebenen 2–6 mit Einzelspiralen. Spiralen sind je Slot tauschbar und lassen sich selbst an die Produktgröße anpassen; passende Spiralen sind als Ersatzteil erhältlich |
| Spiralgrößen (Teilung) | 28 / 38 / 60 / 70 / 80 / 105 mm |
| Fächer | Höhenverstellbar |
| Kapazität | ca. 360 bis 600 Produkte, je nach Produktgröße |
| Ausgabesystem | Spiralen |
| Produktsensor | Produktausgabe-Erkennung im Ausgabefach |
| Test & Diagnose | Fehlerdiagnose über das Backend des gekoppelten TCN-CSC-10C(V22) |
| Kühlung | ca. 4–25 °C einstellbar |
| Verglasung | Doppelverglaste Glastür mit Scheibenheizung gegen Beschlag; Steuerung über den TCN-CSC-10C(V22) |
| Nettovolumen | 1.015 L |

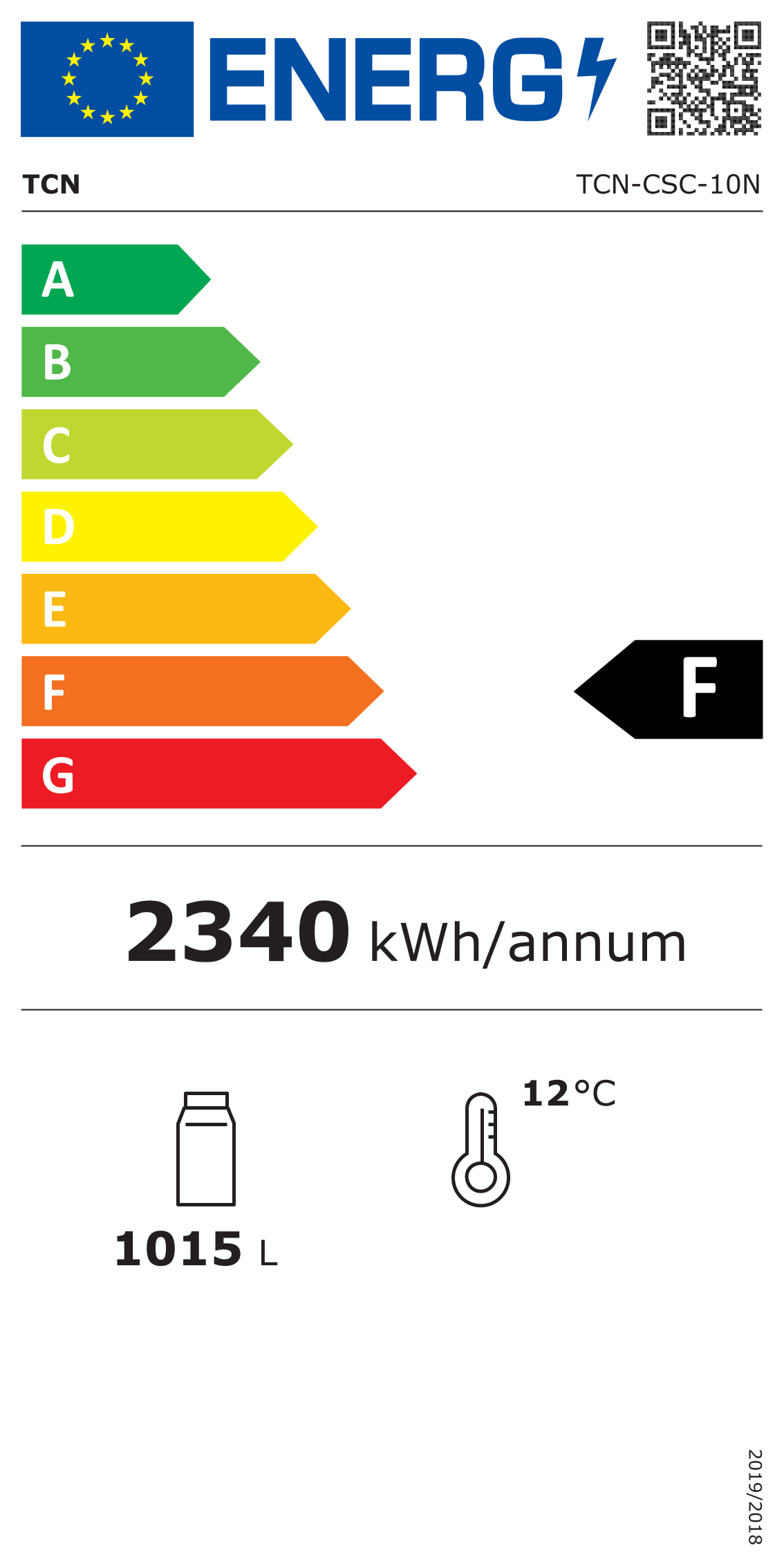

| Energieeffizienzklasse | F (Skala A bis G), 2.340 kWh/Jahr, EPREL 2774124 |
| Kältemittel | R1234yf (245 g) |
| Klimaklasse | 5 |
| Maße (H × B × T) | ca. 1940 × 882 × 790 mm |
| Gewicht | ca. 220 kg; für Transport und Tragfähigkeit mindestens 245 kg einplanen |
| Spannung | Versorgung über den gekoppelten TCN-CSC-10C(V22) (kein eigener Netzstecker); TCN-CSC-10C(V22): 230 V / 50 Hz |
| Einsatzbereich | Frostfreie Innenräume |
| Befestigung | Wird im Boden verankert, damit er nicht kippen kann. Die Standfüße haben dafür vorgebohrte Löcher. Dübel und Schrauben hängen vom Boden ab und sind nicht im Lieferumfang: welche passen. |
Ausstattung & Betrieb
Kurzinfos für Auswahl, Anschluss und Betrieb.
| Zahlungssysteme | Keine eigenen; Zahlung und Steuerung laufen zentral über den TCN-CSC-10C(V22) |

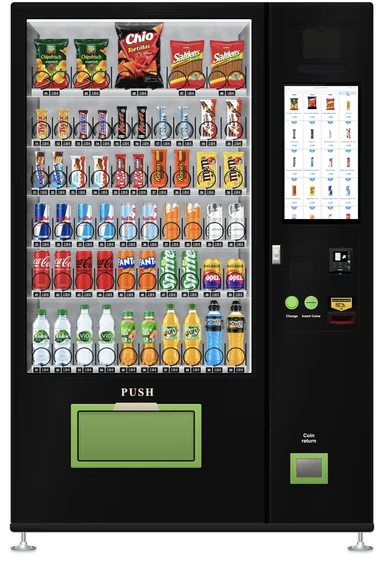

| Kompatibilität | für den Betrieb mit dem TCN-CSC-10C(V22) |
| Anschluss | Vorbereiteter Erweiterungsanschluss am TCN-CSC-10C(V22) |

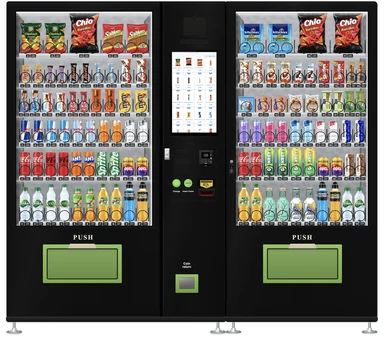

| Kapazitätszuwachs | ca. 360 bis 600 zusätzliche Produkte; zusammen mit dem TCN-CSC-10C(V22) ca. 720 bis 1.200 Produkte, jeweils abhängig von der Produktgröße |
| Inbetriebnahme | Mechanische und elektrische Kopplung an den TCN-CSC-10C(V22) gemäß Lieferkonfiguration durch qualifiziertes Personal; kein eigener Netzstecker |
| Lieferung | Spedition 4-5 Werktage nach Bestellung; bei Vorkasse ab Zahlungseingang |
| Ersatzteile & Mängelhaftung | 3 Jahre Ersatzteile kostenlos, mindestens 8 Jahre lieferbar. Mängelrechte ein Jahr nach Lieferung gemäß AGB |
| Produktdokumentation | Komplettes Unterlagenpaket mit CE-Konformitätserklärung, SGS-Prüfberichten und Energienachweisen, RoHS-Konformitätsnachweisen, EMV-Konformität (in der CE-Konformitätserklärung), LVD-Nachweisen, Kältemittelnachweis (R1234yf), WEEE-Reg.-Nr. DE 98205872 (Geräteart Wärmeüberträger), technischem Datenblatt sowie Bedien-, Installations- und Sicherheitshinweisen |
| Zielgruppe | Unternehmer (§ 14 BGB) mit frostfreien Innenstandorten und Bedarf nach mehr Auswahl und mehr Kapazität |
Ersatzteile aus Deutschland
Ersatzteile für einen langfristig planbaren Betrieb.
Die Geräte kommen direkt vom Hersteller, und viele häufig benötigte Ersatz- und Verschleißteile führen wir im eigenen Lager in Deutschland. Freigegebene lagernde Teile versenden wir in der Regel in zwei bis drei Werktagen; Anfrageartikel prüfen wir einzeln und beschaffen sie bei Bedarf.
